高速攝像機長時間圖像記錄系統
高速攝像機長時間圖像記錄系統描述：
高速相機長時間圖像記錄系統實現了高速度、高分辨率、長時間的高速圖像的超大數據量無壓縮、無損失的實時存儲及分析;
高速攝像運動采集系統由外觀緊湊的高速相機與高速圖像采集卡組成，系統采用了25GigE高速光纖傳輸接口接入筆記本電腦；
可實時觀察或者記錄高速運動過程，可支持軟件觸發拍攝或者TTL觸發拍攝以及針對長時間運動進行各種物理量分析；
高速相機長時間記錄系統指標：
長時間高速相機圖像記錄系統 | |
圖像分辨率 | 1936x1464像素，280萬像素 |
曝光時間 | 10us—1s |
像素大小 | 4.5um x4.5um |
幀率 | 409fps@全分辨率@8bit |
動態范圍 | 74dB |
觸發 | Software, External (Pulse or Edge) |
數字輸出 | 8/12 bit |
數據輸出方式 | SFP28-25GigE光纖連接 |
單色模式 | Mono8, Mono12, Mono12Packed |
彩色模式 | RGB8、RGB12、BGR8、BGR12、YUV411、YUV422、YUV444 |
相機尺寸 | 97x58x40 mm |
相機重量 | 250g |
圖像獲取方式 | 圖像直接記錄到計算機內存或高性能存儲設備（SSD或磁盤陣列） |
隨機軟件功能 | 1. 實時圖像記錄到電腦的硬盤或內存兩種記錄模式； 2. 支持萬兆網線數字高速相機獲取圖像； 3. 獲取圖像后可存儲為AVI模式，壓縮或非壓縮文件格式； 4. VCR控制按鈕模式: 記錄、播放、回放、快速向前播放、步進和暫停； 5. 可在圖像上增加時間印記，每幀顯示具體發生時間； 6. 可做直方圖和其他實時圖像處理功能； 7. 支持WINDOWS7、10操作系統； |
高速攝像圖像系統軟件界面如下：

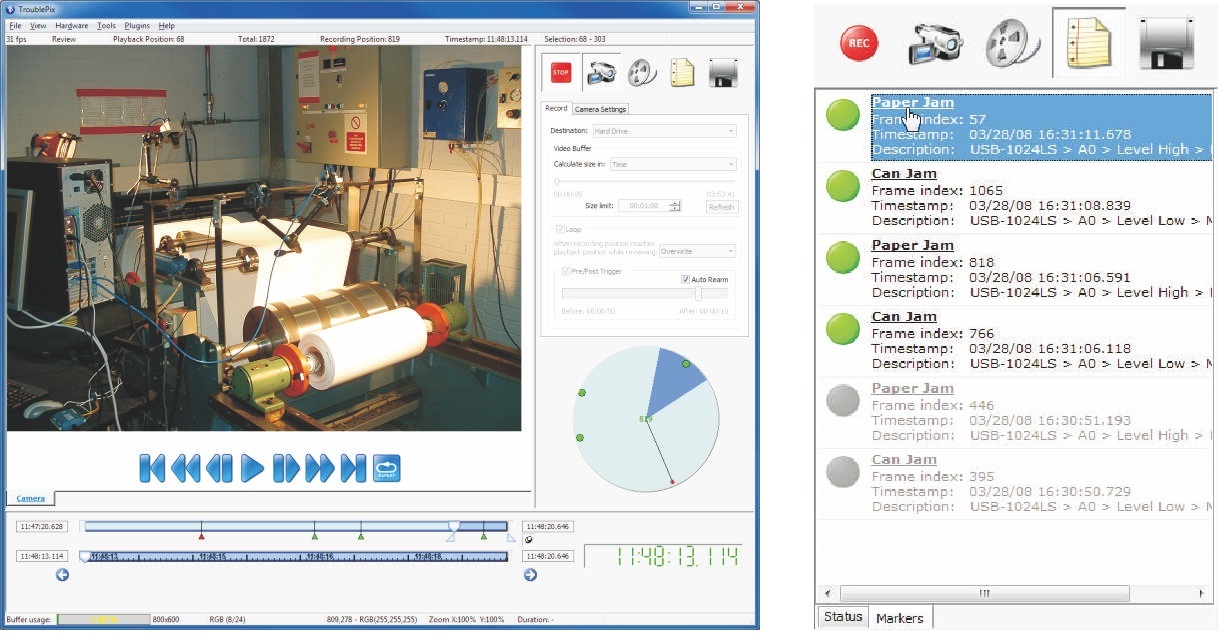

軟件界面及事件記錄界面（上圖）

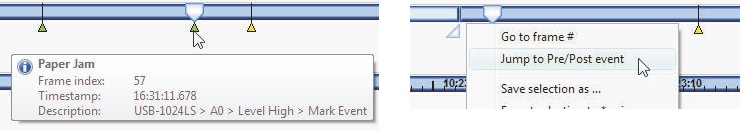

事件標記:當指定幀接受到觸發信號的時候自動做事件標記,回放圖像的時候可迅速找到起始幀（上圖）

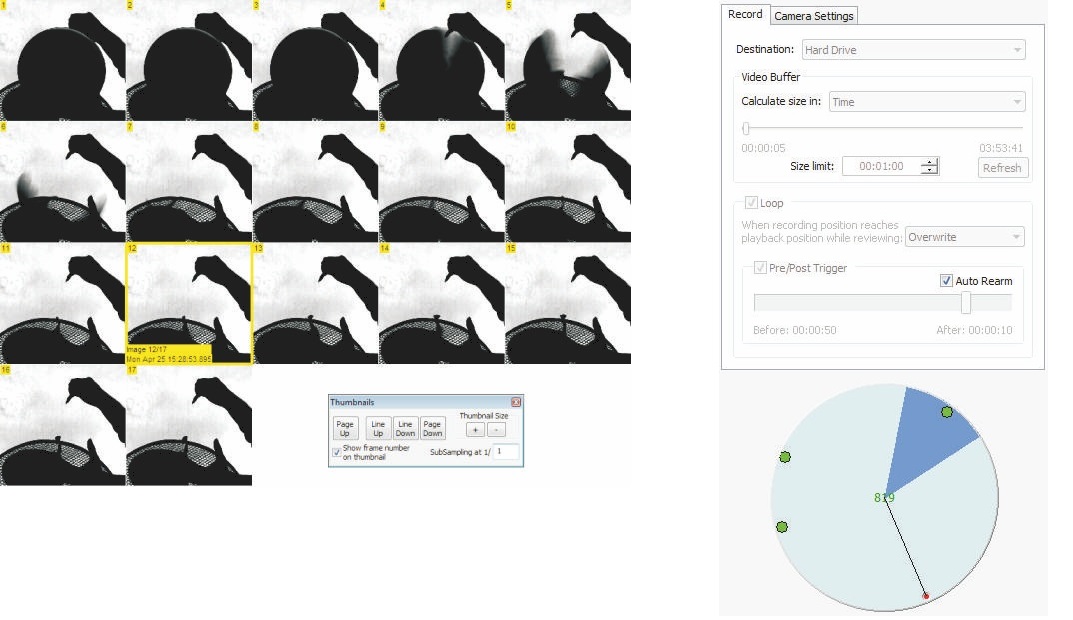

含圖像縮略圖模式，可設置預觸發模式及記錄位置（上圖）

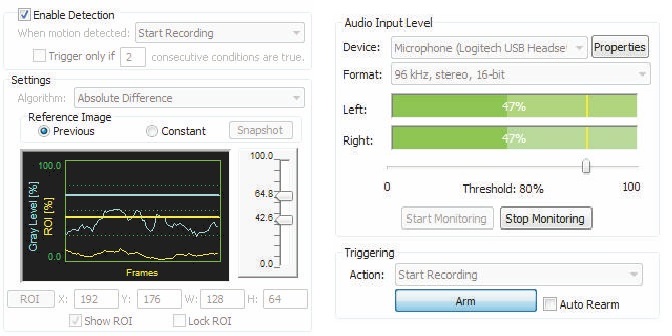

可自動檢測圖像變化觸發相機及記錄現場聲音（上圖）

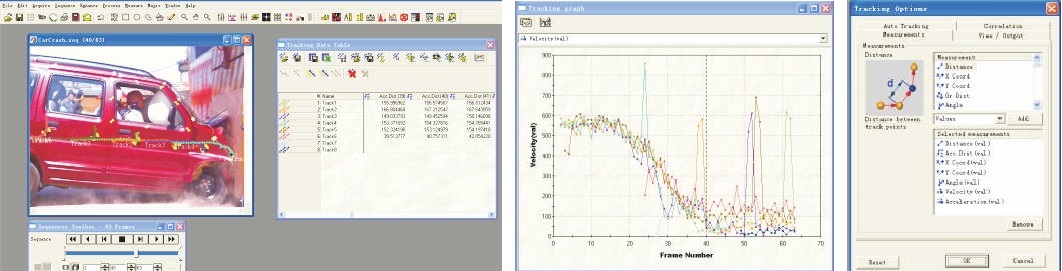

高速攝像系統圖象分析軟件(選購)
1.支持多種圖象格式（BMP，TIF，JPG，AVI，SEQ等動態圖象格式）；
2.自動通過閾值分割運動圖象，自動跟蹤運動物體功能，可以手動,半自動和自動跟蹤物體的軌跡,
計算物體的運動速度,加速度,時間位移,時間軌跡,相對時間，始點到運動點的距離等運動學參數。
3.提供點、線、面積和角度測量四大類，提供多種的測量參數：如目標面積、周長、長短徑、形狀因子、平均灰度、
積分光密度、絕對光密度、等每項測量參數的顯示可有多種形式；如數據列表、直方圖、位點圖、頻譜圖等除了得到各種數據外,
系統還會自動統計數據，得出各種統計圖；并能幫你設計出專業的研究報告，打印出符合自己要求的研究報告單；
4.自動對運動目標圖像進行分割，技術、統計、歸類、測量等操作，并可自動編號，顯示每個測量目標的各項參數。
高速攝像系統產品應用：
高速粒子成像測速、瞬間物理現象、高速碰撞研究、汽車碰撞測試、材料測試、張力測試、顯微鏡學；
氣囊膨脹實驗、快速流體觀測、噴霧成像分析、流體力學、燃料注入、電閘放電、燃燒過程分析；
半導體質量控制、自然界和醫學上的快速成像研究、路軌檢測等應用領域。
更多高速攝像系統、DIC全場應變應力測試系統、瞬態運動高速相機分析系統請來電咨詢！
